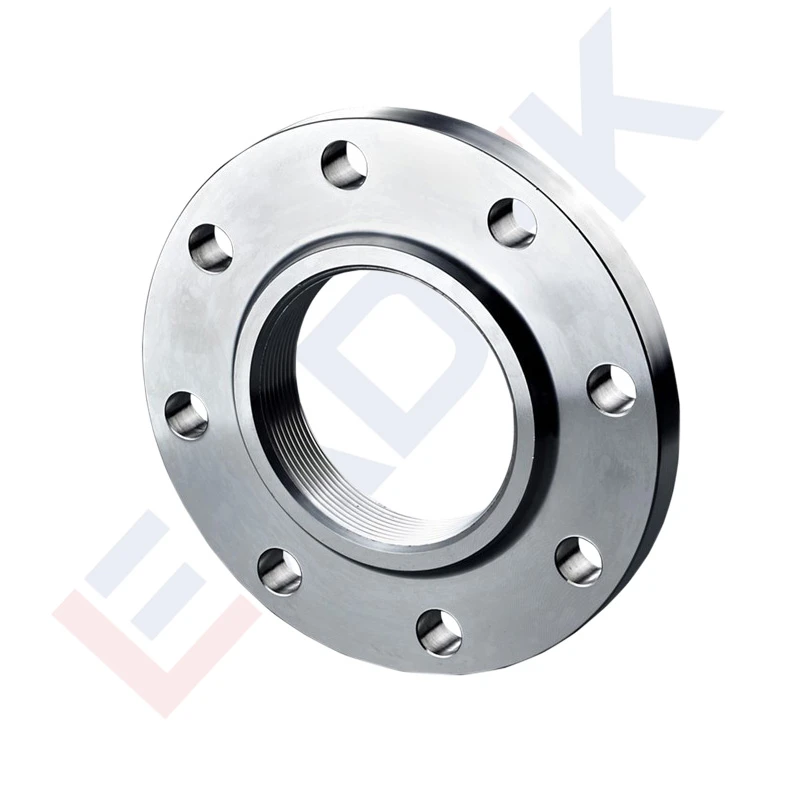

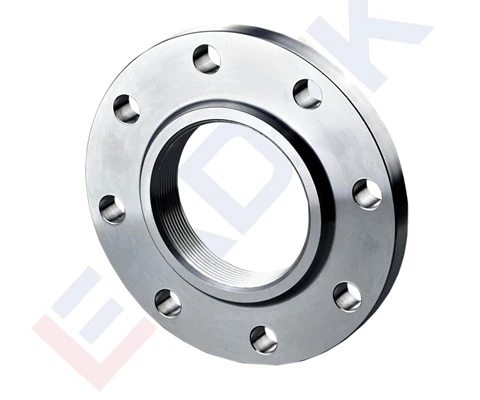

Stainless Steel Threaded Flange

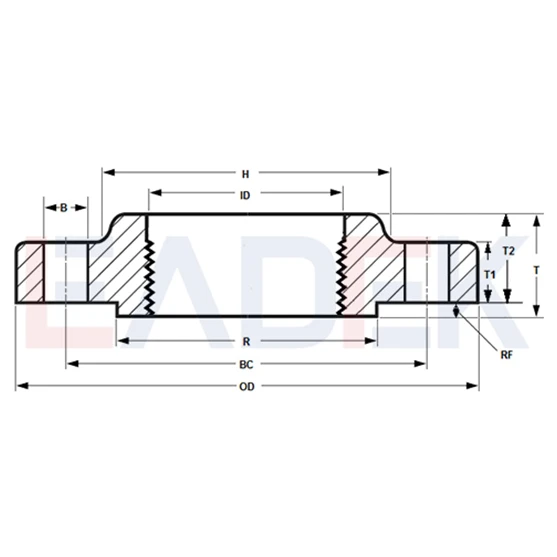

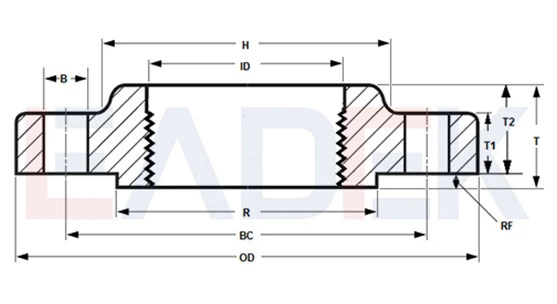

ASME B16.5 Threaded Flange drawing

Різьбовий фланець з нержавіючої сталі

Різьбові фланці з нержавіючої сталі – це тип фланців, які мають різьбовий отвір і з’єднані з різьбовими трубами, належать до категорії незварних фланців. Порівняно з насувними або привареними фланцями горловини, вони пропонують переваги легкого встановлення та обслуговування та можуть використовуватися в трубопроводах, де зварювання на місці заборонено.

Послати повідомлення

Деталі продукту

Ми є дизайнером і виробником

Пункт №:

Отримайте безкоштовний зразок

Застосування різьбового фланця з нержавіючої сталі

Різьбові фланці підходять для систем низького тиску та застосувань, де зварювання неможливе, наприклад для водопостачання та повітря, особливо у небезпечних зонах. Завдяки своїй компактній конструкції та нижчій вартості різьбові фланцеві клапани зазвичай використовуються в таких галузях промисловості, як нафтова, хімічна, енергетична, металургійна та будівельна, зокрема в невеликих системах трубопроводів для регулювання тиску, контролю потоку та ізоляції газу.

ASME B16.5 Нержавіючий різьбовий фланець класу 150

Список розмірів (мм)

Розмір		Труба OD A	OD	Болт Круг	Отвір під болт	Герметизація обличчя		Товщина	ID	H	T2
дюйм	DN	Труба OD A	OD	е	B	R	РФ	T1	ID	H	T2
1/2"	15	21.3	90	60.3	16x4	35	1.6	9.6	22	30	14
3/4"	20	26.9	100	69.9	16x4	43	1.6	11.2	27.5	38	14
1"	25	33.7	110	79.4	16x4	51	1.6	12.7	34.5	49	16
11/4"	32	42.4	115	88.9	16x4	63.5	1.6	14.3	43.5	59	19
11/2"	40	48.3	125	98.4	16x4	73	1.6	15.9	49.5	65	21
2"	50	60.3	150	120.7	18x4	92	1.6	17.5	61.5	78	24
21/2"	65	76.1	180	139.7	18x4	105	1.6	20.7	77.5	90	27
3"	80	88.9	190	152.4	18x4	127	1.6	22.3	90.5	108	29
4"	100	114.3	230	190.5	18x8	157.5	1.6	22.3	116	135	32
5"	125	139.7	255	215.9	22x8	186	1.6	22.3	143.5	164	35
6"	150	168.3	280	241.3	22x8	216	1.6	23.9	170.5	192	38
